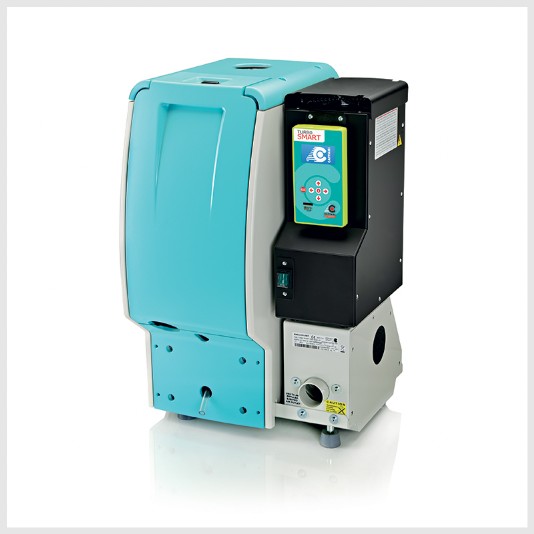

TURBO-SMART
L’aspiratore è automaticamente reattivo ad ogni difficoltà funzionale o pericolosa per l’integrità della
macchina: durante l’aspirazione un visualizzatore informa sulle condizioni di lavoro della macchina.
• Turbo-Smart può essere montato in parallelo senza periferiche e senza inseritore. L’intervento
con password per trasformare Turbo-Smart dalla versione “A” alla versione “B” è possibile in
ogni momento con macchine nuove ed usate. La prevalenza può essere regolata su richiesta del
professionista. Il numero di ambulatori consigliati per ogni gruppo aspirante è soggetto a diverse
varianti: diametro tubazioni, lunghezza del percorso, numero di curve, modello del riunito (non tutti
i riuniti sono uguali anche rispetto all’aspirazione); perciò i ns. consigli in merito sono puramente
indicativi.
• Per climi freddi e macchine montate all’esterno è disponibile, a richiesta, il kit impianto antigelo.
• Turbo-Smart può essere controllato dal professionista attraverso SmartApp.
• Turbo-Smart può essere montato in parallelo senza periferiche e senza inseritore. L’intervento
con password per trasformare Turbo-Smart dalla versione “A” alla versione “B” è possibile in
ogni momento con macchine nuove ed usate. La prevalenza può essere regolata su richiesta del
professionista. Il numero di ambulatori consigliati per ogni gruppo aspirante è soggetto a diverse
varianti: diametro tubazioni, lunghezza del percorso, numero di curve, modello del riunito (non tutti
i riuniti sono uguali anche rispetto all’aspirazione); perciò i ns. consigli in merito sono puramente
indicativi.
• Per climi freddi e macchine montate all’esterno è disponibile, a richiesta, il kit impianto antigelo.
• Turbo-Smart può essere controllato dal professionista attraverso SmartApp.
________________
Livello di pressione sonora rilevato secondo la norma ISO 3746-1979 (E). Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Brüel & Kjaer type 2232.
TURBO-SMART versione "A" scarenato
Art. 035105
(230V 50/60Hz 1~)
Potenza assorbita 1,5 kW – corrente assorbita 6,5 A.
Prevalenza massima d’esercizio per il servizio continuo 210 mbar.
Portata massima 1400 l/min.
Consigliato per 2 studi in funzione contemporanea.
Livello di pressione sonora con aria canalizzata: versione scarenata da 70Hz
a 85Hz da 68,4 dB (A) a 69 dB (A)*
versione carenata in plastica da 70Hz a 85Hz da 66,4 dB (A) a 67 dB (A)*
L= 390 mm P= 350 mm H= 630 mm.
Peso netto= 37,5 kg (Peso lordo= 49 kg)
Prevalenza massima d’esercizio per il servizio continuo 210 mbar.
Portata massima 1400 l/min.
Consigliato per 2 studi in funzione contemporanea.
Livello di pressione sonora con aria canalizzata: versione scarenata da 70Hz
a 85Hz da 68,4 dB (A) a 69 dB (A)*
versione carenata in plastica da 70Hz a 85Hz da 66,4 dB (A) a 67 dB (A)*
L= 390 mm P= 350 mm H= 630 mm.
Peso netto= 37,5 kg (Peso lordo= 49 kg)
* Livello di pressione sonora rilevato secondo la norma ISO 3746-1979 (E).
Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Brüel & Kjaer type 2232.
Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Brüel & Kjaer type 2232.
DOTAZIONE PER OTTENERE L’ESTENSIONE
DI GARANZIA DA 12 A 24 MESI
n. 1 Puli-Jet Plus New – flacone da 1 litro;
n. 1 Antischiumogeno disinfettante – scatola da 50 pastiglie;
n. 1 Eco-Jet 1 tissue – barattolo da 160 strappi;
n. 1 Eco-Jet 1 spray – flacone da 500 ml.
DI GARANZIA DA 12 A 24 MESI
n. 1 Puli-Jet Plus New – flacone da 1 litro;
n. 1 Antischiumogeno disinfettante – scatola da 50 pastiglie;
n. 1 Eco-Jet 1 tissue – barattolo da 160 strappi;
n. 1 Eco-Jet 1 spray – flacone da 500 ml.
* Livello di pressione sonora rilevato secondo la norma ISO 3746-1979 (E).
Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Brüel & Kjaer type 2232.
Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Brüel & Kjaer type 2232.

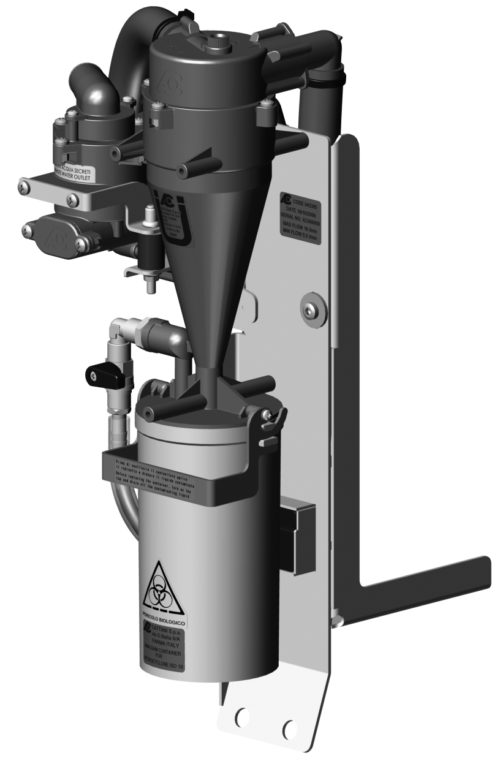

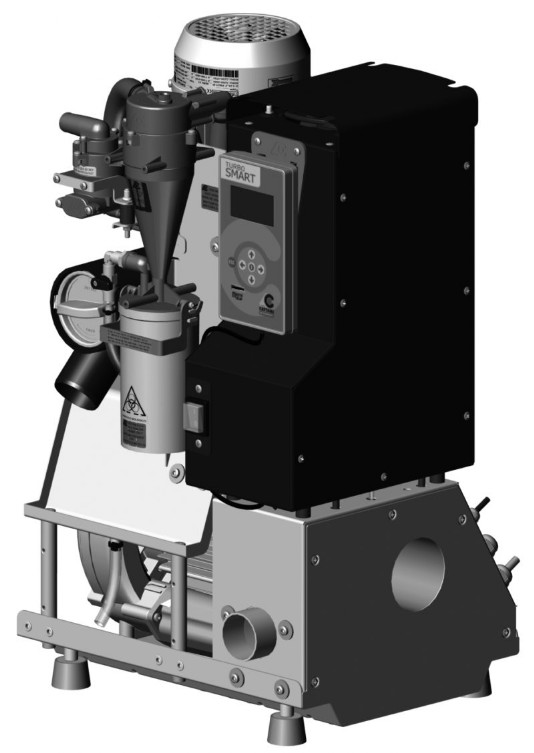

TURBO-SMART versione “A” scarenato con Idrociclone ISO 18
Art. 035115
(230V 50/60Hz 1~)
Potenza assorbita 1,5 kW – corrente assorbita 6,5 A.
Prevalenza massima d’esercizio per il servizio continuo 210 mbar.
Portata massima 1400 l/min.
Consigliato per 2 studi in funzione contemporanea.
Livello di pressione sonora con aria canalizzata: versione scarenata da 70Hz
a 85Hz da 68,4 dB (A) a 69 dB (A)*
versione carenata in plastica da 70Hz a 85Hz da 66,4 dB (A) a 67 dB (A)*
L= 390 mm P= 350 mm H= 630 mm
Peso netto= 39,5 kg (Peso lordo= 50 kg)
Prevalenza massima d’esercizio per il servizio continuo 210 mbar.
Portata massima 1400 l/min.
Consigliato per 2 studi in funzione contemporanea.
Livello di pressione sonora con aria canalizzata: versione scarenata da 70Hz
a 85Hz da 68,4 dB (A) a 69 dB (A)*
versione carenata in plastica da 70Hz a 85Hz da 66,4 dB (A) a 67 dB (A)*
L= 390 mm P= 350 mm H= 630 mm
Peso netto= 39,5 kg (Peso lordo= 50 kg)
* Livello di pressione sonora rilevato secondo la norma ISO 3746-1979 (E).
Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Brüel & Kjaer type 2232.
Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Brüel & Kjaer type 2232.
TURBO-SMART versione "A" scarenato con Idrociclone ISO 18 ed estensione di garanzia
Art. 035116
(230V 50/60Hz 1~)
Potenza assorbita 1,5 kW – corrente assorbita 6,5 A.
Prevalenza massima d’esercizio per il servizio continuo 210 mbar.
Portata massima 1400 l/min.
Consigliato per 2 studi in funzione contemporanea.
Livello di pressione sonora con aria canalizzata: versione scarenata da 70Hz
a 85Hz da 68,4 dB (A) a 69 dB (A)*
versione carenata in plastica da 70Hz a 85Hz da 66,4 dB (A) a 67 dB (A)*
L= 390 mm P= 350 mm H= 630 mm
Peso netto= 39,5 kg (Peso lordo= 50 kg)
Prevalenza massima d’esercizio per il servizio continuo 210 mbar.
Portata massima 1400 l/min.
Consigliato per 2 studi in funzione contemporanea.
Livello di pressione sonora con aria canalizzata: versione scarenata da 70Hz
a 85Hz da 68,4 dB (A) a 69 dB (A)*
versione carenata in plastica da 70Hz a 85Hz da 66,4 dB (A) a 67 dB (A)*
L= 390 mm P= 350 mm H= 630 mm
Peso netto= 39,5 kg (Peso lordo= 50 kg)
DOTAZIONE PER OTTENERE L’ESTENSIONE
DI GARANZIA DA 12 A 24 MESI
n. 1 Puli-Jet Plus New – flacone da 1 litro;
n. 1 Antischiumogeno disinfettante – scatola da 50 pastiglie;
n. 1 Eco-Jet 1 tissue – barattolo da 160 strappi;
n. 1 Eco-Jet 1 spray – flacone da 500 ml.
DI GARANZIA DA 12 A 24 MESI
n. 1 Puli-Jet Plus New – flacone da 1 litro;
n. 1 Antischiumogeno disinfettante – scatola da 50 pastiglie;
n. 1 Eco-Jet 1 tissue – barattolo da 160 strappi;
n. 1 Eco-Jet 1 spray – flacone da 500 ml.
* Livello di pressione sonora rilevato secondo la norma ISO 3746-1979 (E).
Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Brüel & Kjaer type 2232.
Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Brüel & Kjaer type 2232.
TURBO-SMART versione “A” scarenato con estensione di garanzia
Art. 035106
(230V 50/60Hz 1~)
Potenza assorbita 1,5 kW – corrente assorbita 6,5 A.
Prevalenza massima d’esercizio per il servizio continuo 210 mbar.
Portata massima 1400 l/min.
Consigliato per 2 studi in funzione contemporanea.
Livello di pressione sonora con aria canalizzata: versione scarenata da 70Hz
a 85Hz da 68,4 dB (A) a 69 dB (A)*
versione carenata in plastica da 70Hz a 85Hz da 66,4 dB (A) a 67 dB (A)*
L= 390 mm P= 350 mm H= 630 mm.
Peso netto= 37,5 kg (Peso lordo= 49 kg)
Prevalenza massima d’esercizio per il servizio continuo 210 mbar.
Portata massima 1400 l/min.
Consigliato per 2 studi in funzione contemporanea.
Livello di pressione sonora con aria canalizzata: versione scarenata da 70Hz
a 85Hz da 68,4 dB (A) a 69 dB (A)*
versione carenata in plastica da 70Hz a 85Hz da 66,4 dB (A) a 67 dB (A)*
L= 390 mm P= 350 mm H= 630 mm.
Peso netto= 37,5 kg (Peso lordo= 49 kg)
DOTAZIONE PER OTTENERE L’ESTENSIONE DI
GARANZIA DA 12 A 24 MESI
n. 1 Puli-Jet Plus New – flacone da 1 litro;
n. 1 Antischiumogeno disinfettante – scatola da 50 pastiglie;
n. 1 Eco-Jet 1 tissue – barattolo da 160 strappi;
n. 1 Eco-Jet 1 spray – flacone da 500 ml.
GARANZIA DA 12 A 24 MESI
n. 1 Puli-Jet Plus New – flacone da 1 litro;
n. 1 Antischiumogeno disinfettante – scatola da 50 pastiglie;
n. 1 Eco-Jet 1 tissue – barattolo da 160 strappi;
n. 1 Eco-Jet 1 spray – flacone da 500 ml.
* Livello di pressione sonora rilevato secondo la norma ISO 3746-1979 (E).
Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Brüel & Kjaer type 2232.
Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Brüel & Kjaer type 2232.
ACCESSORI
Password per trasformare il TURBO-SMART in versione "B"
Art. 035500 (Da considerare come pezzo di ricambio)
Turbo-Smart in versione “B” con password assume le seguenti caratteristiche:
Potenza assorbita 1,8 kW – corrente assorbita 7,5 A.
Prevalenza massima d’esercizio per il servizio continuo 210 mbar.
Portata massima 1700 l/min.
Consigliato per 4 studi in funzione contemporanea.
Livello di pressione sonora con aria canalizzata: versione scarenata da 70Hz a 110Hz da 68,4 dB (A) a 73,7 dB (A)*
versione carenata in plastica da 70Hz a 110Hz da 66,4 dB (A) a 72 dB (A)*
Potenza assorbita 1,8 kW – corrente assorbita 7,5 A.
Prevalenza massima d’esercizio per il servizio continuo 210 mbar.
Portata massima 1700 l/min.
Consigliato per 4 studi in funzione contemporanea.
Livello di pressione sonora con aria canalizzata: versione scarenata da 70Hz a 110Hz da 68,4 dB (A) a 73,7 dB (A)*
versione carenata in plastica da 70Hz a 110Hz da 66,4 dB (A) a 72 dB (A)*
* Livello di pressione sonora rilevato secondo la norma ISO 3746-1979 (E).
Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Brüel & Kjaer type 2232.
Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Brüel & Kjaer type 2232.
Silenziatore supplementare TURBO-SMART
Art. 160566
Silenziatore supplementare TURBO-SMART

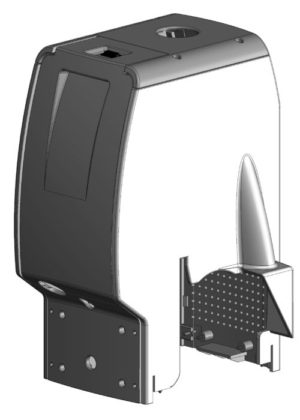

Protezione in plastica TURBO-SMART per interni (sempre fornita a parte)
Art. 035000
I particolari, stampati ed estremamente semplici, sono corredati di staffe, viti e manuale d’istruzioni per il montaggio.
Attutisce la vibrazione sonora, protegge dalla polvere e dai contatti accidentali.
Attutisce la vibrazione sonora, protegge dalla polvere e dai contatti accidentali.

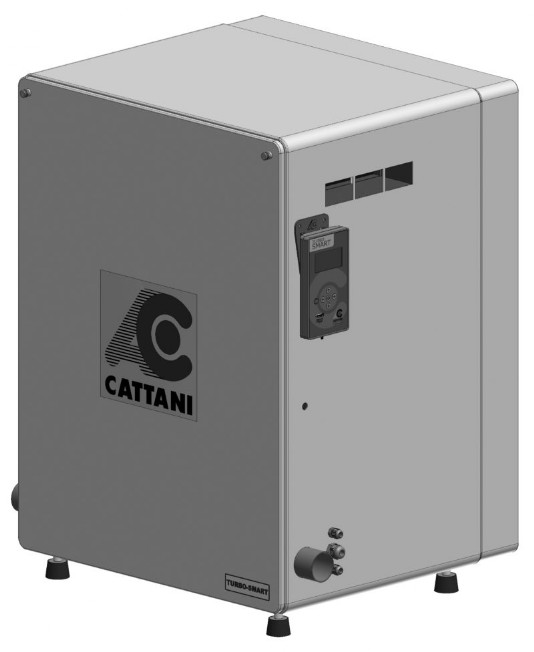

Carenatura insonorizzante per interno
Art. 074306
La carenatura in metallo foderato internamente di materiale insonorizzante
abbatte 18 dB (A) sia per la versione “A” che per la versione “B”.
Livello di pressione sonora con aria canalizzata:
Turbo-Smart vers. “A” da 70Hz a 85Hz da 48,5 dB (A) a 49,5 dB (A)*
Turbo-Smart vers. “B” da 70Hz a 110Hz da 48,5 dB (A) a 52,2 dB (A)*
L= 676 mm P= 555 mm H= 832 mm
abbatte 18 dB (A) sia per la versione “A” che per la versione “B”.
Livello di pressione sonora con aria canalizzata:
Turbo-Smart vers. “A” da 70Hz a 85Hz da 48,5 dB (A) a 49,5 dB (A)*
Turbo-Smart vers. “B” da 70Hz a 110Hz da 48,5 dB (A) a 52,2 dB (A)*
L= 676 mm P= 555 mm H= 832 mm
* Livello di pressione sonora rilevato secondo la norma ISO 3746-1979 (E).
Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Brüel & Kjaer type 2232.
Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Brüel & Kjaer type 2232.
TURBO-SMART con Idrociclone ISO 18 e con carenatura insonorizzante per interno
Art. 035118
(230V 50/60Hz 1~)
Turbo-Smart è montato internamente alla carenatura.
La carenatura in metallo foderato internamente di materiale insonorizzante
abbatte 18 dB (A) sia per la versione “A” che per la versione “B”.
Livello di pressione sonora con aria canalizzata:
Turbo-Smart vers. “A” da 70Hz a 85Hz da 48,5 dB (A) a 49,5 dB (A)*
Turbo-Smart vers. “B” da 70Hz a 110Hz da 48,5 dB (A) a 52,2 dB (A)*
L= 676 mm P= 555 mm H= 832 mm
abbatte 18 dB (A) sia per la versione “A” che per la versione “B”.
Livello di pressione sonora con aria canalizzata:
Turbo-Smart vers. “A” da 70Hz a 85Hz da 48,5 dB (A) a 49,5 dB (A)*
Turbo-Smart vers. “B” da 70Hz a 110Hz da 48,5 dB (A) a 52,2 dB (A)*
L= 676 mm P= 555 mm H= 832 mm
* Livello di pressione sonora rilevato secondo la norma ISO 3746-1979 (E).
Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Brüel & Kjaer type 2232.
Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Brüel & Kjaer type 2232.

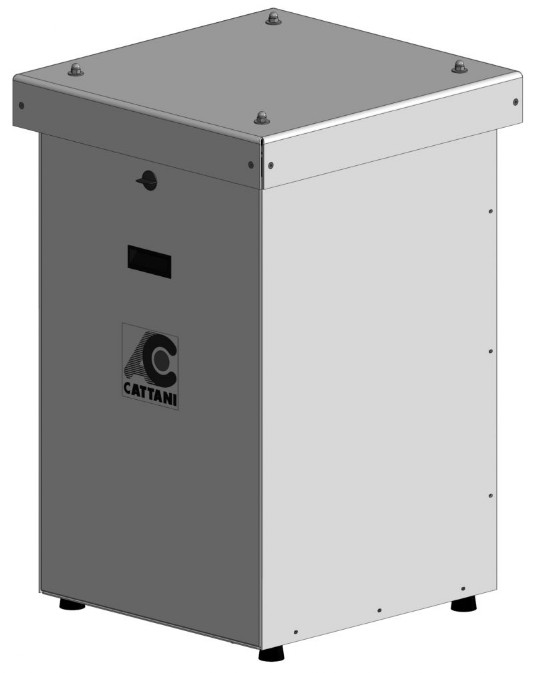

Carenatura per esterno
Art. 074305
La carenatura è in metallo elettrozincato e verniciato a polvere poliestere.
La carenatura è completa di ventilatore di raffreddamento e termostato.
Livello di pressione sonora con aria canalizzata:
Turbo-Smart vers. “A” 58 dB (A)*
Turbo-Smart vers. “B” 59,6 dB (A)*
L= 590 mm P= 570 mm H= 850 mm
La carenatura è completa di ventilatore di raffreddamento e termostato.
Livello di pressione sonora con aria canalizzata:
Turbo-Smart vers. “A” 58 dB (A)*
Turbo-Smart vers. “B” 59,6 dB (A)*
L= 590 mm P= 570 mm H= 850 mm
* Livello di pressione sonora rilevato secondo la norma ISO 3746-1979 (E).
Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Brüel & Kjaer type 2232.
Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Brüel & Kjaer type 2232.
Carenatura insonorizzante per esterno
Art. 074304
La carenatura è in metallo elettrozincato e verniciato a polvere poliestere.
La carenatura è completa di ventilatore di raffreddamento e termostato.
Livello di pressione sonora con aria canalizzata:
Turbo-Smart vers. “A” da 70Hz a 85Hz da 54 dB (A) a 55 dB (A)*
Turbo-Smart vers. “B” da 70Hz a 110Hz da 54 dB (A) a 58,7 dB (A)*
L= 590 mm P= 570 mm H= 850 mm
La carenatura è completa di ventilatore di raffreddamento e termostato.
Livello di pressione sonora con aria canalizzata:
Turbo-Smart vers. “A” da 70Hz a 85Hz da 54 dB (A) a 55 dB (A)*
Turbo-Smart vers. “B” da 70Hz a 110Hz da 54 dB (A) a 58,7 dB (A)*
L= 590 mm P= 570 mm H= 850 mm
* Livello di pressione sonora rilevato secondo la norma ISO 3746-1979 (E).
Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Brüel & Kjaer type 2232.
Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Brüel & Kjaer type 2232.
Kit impianto antigelo
Art. 160498
Completo di ventilatore di riscaldamento e termostato.
Entra in funzione a 15 °C.
Entra in funzione a 15 °C.
Valvola di fine linea per impianti centralizzati
Art. 203770
La valvola di fine linea interviene per favorire l’ingresso dell’aria e vuotare eventuali sifoni che ostacolano la continuità e regolarità dell’aspirazione.
Versione per Turbo-Smart ante ottobre 2015
Art. 043380
Componenti: 1 Idrociclone ISO 18, staffe di fissaggio e tubi di ricircolo.
Testato TÜV: a norma ISO 11143.
Testato TÜV: a norma ISO 11143.
Versione per Turbo-Smart da ottobre 2015 WI-FI
Art. 043391
Componenti: 1 Idrociclone ISO 18, staffe di fissaggio e tubi di ricircolo.
Testato TÜV: a norma ISO 11143.
Testato TÜV: a norma ISO 11143.
