INFORMAZIONI PRODOTTO

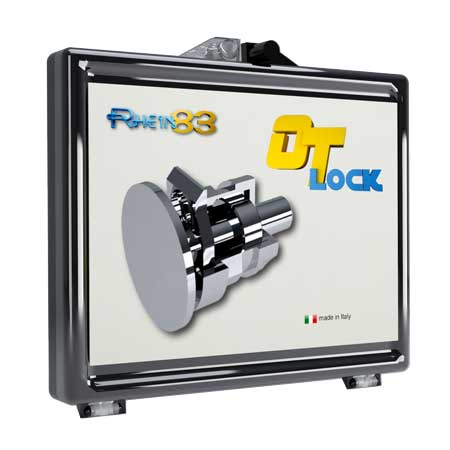

OT LOCK KIT CHIAVISTELLO IN TITANIO
Ref. 880CLT
• 1 CHIAVISTELLO COMPLETO
• 1 POSIZIONATORE IN OTTONE
• 1 PERNO IN CERAMICA
• 1 POSIZIONATORE IN OTTONE
• 1 PERNO IN CERAMICA

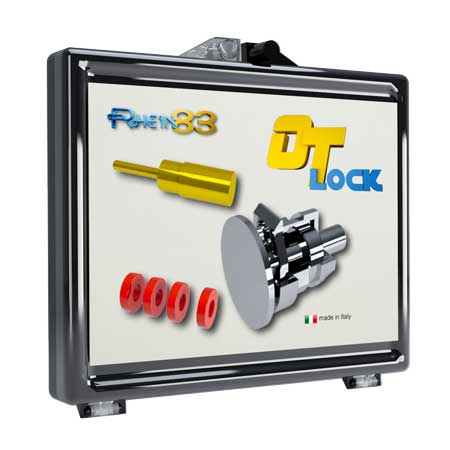

OT LOCK KIT CHIAVISTELLO REGOLABILE IN TITANIO
Ref. 880CLR
• 1 CHIAVISTELLO COMPLETO
• 1 POSIZIONATORE IN OTTONE ALLUNGATO
• 1 PERNO IN CERAMICA
• 9 ANELLI DISTANZIATORI CALCINABILI
• 1 PERNO IN CERAMICA
• 1 POSIZIONATORE IN OTTONE ALLUNGATO
• 1 PERNO IN CERAMICA
• 9 ANELLI DISTANZIATORI CALCINABILI
• 1 PERNO IN CERAMICA
ACCESSORI

Ref. 882CG
• 1 CONO GUIDA

Ref. 882CAS
• 1 CHIAVE D’APERTURA A SPINTA


Ref. 882CS
• CHIAVE SCORREVOLE
Ref. 882AF
• ANELLO FLESSIBILE

Ref. 882CB
• CHIAVE DI BLOCCAGGIO CON PUNTO DI ROTTURA

Ref. 882CPT
• CONTENITORE PREFABBRICATO


Ref. 882PPC
• PERNO PASSANTE IN CERAMICA
Ref. 882CLSCT
• CHIAVE LUNGA SCORREVOLE

Ref. 882DCC
• ANELLI DISTANZIATORI CALCINABILI
INFO STUDIO

OPTIONAL PER IL PAZIENTE
cono guida e punzone estrattore

Apertura manuale con punzone e cono guida
INFO LABORATORIO

Modellare le barre ed eseguire un foro passante con una fresadi Ø 0,8 nel punto ritenuto ideale.

Mettere il perno passante in ceramica.

Barra fusa finita e lucidata.

Inserire il posizionatore in ottone nel foro e fermarlo. Lo STOP corrisponde all’altezza corretta del contenitore prefabbricato.

Modellare la sovrastruttura con resina, non oltrepassare lo STOP del posizionatore.

Sfilare il posizionatore in ottone e fondere.


Alloggiamento circolare di misura per inserire e incollare il CHIAVISTELLO.
Inserire nuovamente lo spaziatore e procedere alla cerature e successivamente alla colatura della resina.

Inserire la chiave di bloccaggio nella guida del contenitrore prefabbricato, Il meccanismo (CHIAVE-ANELLO), viene così bloccato.

Spezzare la chiave di bloccaggio piegandola.

Applicare il materiale composito auto-indurente per fermare la chiave di bloccaggio e inserire il CHIAVISTELLO nel foro.

CHIAVISTELLO bloccato in posizione, rifinire e lucidare.

Protesi finita.Valutare se inserire l’imbuto per utilizzare il punzone estrattore.
