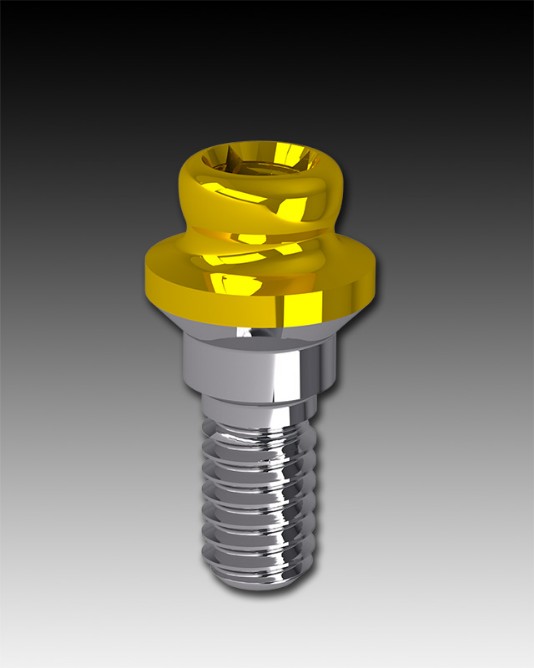

OT EQUATOR
Rhein83 presenta OT Equator, la nuovissima linea a profilo ridotto,disponibile per tutte le marche di impianti o calcinabile. OT Equator è il più piccolo attacco sul mercato.
L’ingombro totale in verticale (maschio + femmina e contenitore) è di soli 2,1 mm.
La larghezza massima è di ø 4,4 mm.
Questo sistema offre molte soluzioni, a seconda degli spazi, è possibile pianificare vari tipi di soluzioni su overdenture.
Disponibile in due versioni, calcinabile e abutment prefabbricati in titanio nitrurati con TiN, vengono realizzati individualmente per tutti i tipi e diametri di impianti esistenti in commercio.
L’altezza dell’abutment OT Equator viene realizzata in 7 misure differenti;
l’altezza minima dell’abutment dipende dalla piattaforma dell’impianto, per un’altezza massima di 7 mm.
Le cappette ritentive sono di 4 livelli di tenuta, a seconda del colore cambia il grado di ritenzione.
Queste cappette ritentive devono essere sempre utilizzate con gli appositi contenitori, così da facilitare l’utilizzo nello studio dentisico e in laboratorio.
Per ottimizzare l’uso di questo sistema esiste una linea completa di kit ed accessori.
La larghezza massima è di ø 4,4 mm.
Questo sistema offre molte soluzioni, a seconda degli spazi, è possibile pianificare vari tipi di soluzioni su overdenture.
Disponibile in due versioni, calcinabile e abutment prefabbricati in titanio nitrurati con TiN, vengono realizzati individualmente per tutti i tipi e diametri di impianti esistenti in commercio.
L’altezza dell’abutment OT Equator viene realizzata in 7 misure differenti;
l’altezza minima dell’abutment dipende dalla piattaforma dell’impianto, per un’altezza massima di 7 mm.
Le cappette ritentive sono di 4 livelli di tenuta, a seconda del colore cambia il grado di ritenzione.
Queste cappette ritentive devono essere sempre utilizzate con gli appositi contenitori, così da facilitare l’utilizzo nello studio dentisico e in laboratorio.
Per ottimizzare l’uso di questo sistema esiste una linea completa di kit ed accessori.
COMPONENTI
OT Equator
Ref. 092ECQ
Confezione contenente:
• 2 MASCHI “semi sfere” CALCINABILI
• 2 CONTENITORI INOX DI CAPPETTE
• 4 CAPPETTE RITENTIVE ASSORTITE (2 soft, 2 standard)
• 2 CONTENITORI INOX DI CAPPETTE
• 4 CAPPETTE RITENTIVE ASSORTITE (2 soft, 2 standard)
OT Equator per Impianti
Ref 130
Confezione contenente:
• 1 ATTACCO IN TITANIO + TiN
• 1 CONTENITORE INOX DI CAPPETTE
• 1 DISCHETTO PROTETTIVO
• 4 CAPPETTE RITENTIVE ASSORTITE (1 extra-soft, 1 soft, 1 standard, 1 forte)
• 1 ATTACCO IN TITANIO + TiN
• 1 CONTENITORE INOX DI CAPPETTE
• 1 DISCHETTO PROTETTIVO
• 4 CAPPETTE RITENTIVE ASSORTITE (1 extra-soft, 1 soft, 1 standard, 1 forte)
OT Equator per Impianti con Smart Box
Ref. 131
Confezione contenente:
• 1 MONCONE OT EQUATOR IN TITANIO CON RIVESTIMENTO TiN
• 1 CONTENITORE DI CAPPETTE “AUTOPARALLELIZZANTE” SMART BOX
• 1 DISCHETTO PROTETTIVO
• 4 CAPPETTE RITENTIVE ASSORTITE (1 Gialla extra-soft, 1 Rosa soft, 1 Bianca trasparente standard, 1 Viola forte)
• 1 MONCONE OT EQUATOR IN TITANIO CON RIVESTIMENTO TiN
• 1 CONTENITORE DI CAPPETTE “AUTOPARALLELIZZANTE” SMART BOX
• 1 DISCHETTO PROTETTIVO
• 4 CAPPETTE RITENTIVE ASSORTITE (1 Gialla extra-soft, 1 Rosa soft, 1 Bianca trasparente standard, 1 Viola forte)
Ref. 030
• 1 MONCONE IN TITANIO “OT EQUATOR”

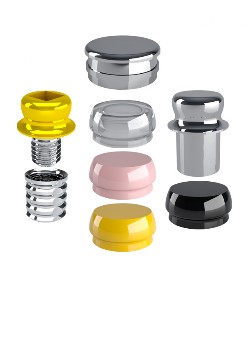

OT Equator – Attacchi Filettati da incollare
Ref. 160EQB
Confezione contenente:
• 2 EQUATOR FILETTATO / per guaina in titanio (filetto 1.6 mm)
• 2 GUAINE FILETTATE (filetto 1.6 mm)
• 2 CONTENITORI INOX DI CAPPETTE
• 2 SPAZIATORI IN ACCIAIO (per guaina filettata)
• 8 CAPPETTE RITENTIVE (2 extra-soft, 2 soft, 2 standard,
2 processing )
• 2 GUAINE FILETTATE (filetto 1.6 mm)
• 2 CONTENITORI INOX DI CAPPETTE
• 2 SPAZIATORI IN ACCIAIO (per guaina filettata)
• 8 CAPPETTE RITENTIVE (2 extra-soft, 2 soft, 2 standard,
2 processing )
OT Equator Connessione a barra passiva – “Elastic Seeger”
Ref. 158ESA
Confezione contenente:
• 1 CILINDRO CALCINABILE CONTENITORE PER SEEGER
• 1 SEEGER AUTOESTRAENTE OT EQUATOR
• 1 VITE IN TITANIO PER SEEGER AUTOESTRAENTE
Ref. 192ECE
Confezione contenente:
• 1 CONTENITORE IN TITANIO DI CAPPETTE ANODIZZATO / VIOLA
• 1 CAPPETTA NERA DA LABORATORIO
• 4 CAPPETTE RITENTIVE ASSORTITE (extrasoft, soft, standard, forte)
• 1 DISCHETTO PROTETTIVO
• 1 CONTENITORE IN TITANIO DI CAPPETTE ANODIZZATO / VIOLA
• 1 CAPPETTA NERA DA LABORATORIO
• 4 CAPPETTE RITENTIVE ASSORTITE (extrasoft, soft, standard, forte)
• 1 DISCHETTO PROTETTIVO
Ref. 335SBC
Confezione contenente:
• 1 CONTENITORE SMARTBOX CON CAPPETTA / NERA (da laboratiorio)
• 4 CAPPETTE RITENTIVE ASSORTITE (extrasoft, soft, standard, forte)
• 1 DISCHETTO PROTETTIVO / ROSA
• 1 CONTENITORE SMARTBOX CON CAPPETTA / NERA (da laboratiorio)
• 4 CAPPETTE RITENTIVE ASSORTITE (extrasoft, soft, standard, forte)
• 1 DISCHETTO PROTETTIVO / ROSA
Ref. 151SS
• 2 MASCHI CALCINABILI
Ref. 140CEV
• 4 CAPPETTE / VIOLA (ritenzione forte 2,5Kg)
Ref. 140CET
• 4 CAPPETTE / BIANCO (ritenzione standard 1,8Kg)
Ref. 140CER
• 4 CAPPETTE / ROSA (ritenzione soft 1,2Kg)
Ref. 140CEG
• 4 CAPPETTE / GIALLE (ritenzione extra-soft 0,6Kg)
Ref. 140CEN
• 4 CAPPETTE / NERE (solo per uso in laboratorio)
Ref. 141CAE
• 2 CONTENITORI DI CAPPETTE INOX
Ref. 141CTE
• 2 CONTENITORI INOX DI CAPPETTE IN TITANIO / ANODIZZATO VIOLA
Ref. 330SBE
• 1 CONTENITORE SMARTBOX CON CAPPETTA / NERA (da laboratorio)
Ref. 335CSB
• 4 CAPPETTE SMARTBOX / NERE (da laboratorio)
Ref. 039SFE2
• 1 OT EQUATOR FILETTATO (filetto standard 2 mm)
Ref. 339SFE
• 1 OT EQUATOR PER GUAINA IN TITANIO (filettato 1.6 mm)
Ref. 239GSF
• 1 GUAINA IN TITANIO (filetto 1.6mm)
Ref. 339SSE
• 1 SPAZIATORE PER GUAINA OT EQUATOR
Ref. 158VAE
• 1 VITE IN TITANIO PER SEEGER AUTOESTRAENTE
Ref. 158SAE
• 1 SEEGER AUTOESTRAENTE OT EQUATOR
Ref. 158CCE
• 1 CILINDRO CALCINABILE (h 2,5mm per Seeger)
Ref. 158CCAE
• 1 CILINDRO CALCINABILE (h 3,5mm per Seeger)
Ref. 144TTE
• 1 TRANSFER OT EQUATOR IN TITANIO + VITE IN TITANIO
Ref. 144MTE
• 1 TRANSFER OT EQUATOR (per portaimpronta individuale)
Ref. 044CAIN
• 1 TRANSFER OT EQUATOR – OT CAP (normo da impronta a strappo con cappetta)
Ref. 144AE
• 2 ANALOGHI DA LABORATORIO
Ref. 74AC01
• CHIAVE PER PARALELLOMETRO (normo)
Ref. 774CHE
• CHIAVE QUADRATA + HOLDER PER AVVITARE OT-EQUATOR (quadrato 1.25mm)
Ref. 774HC
• HOLDER INTERCAMBIABILE
Ref. 760CE
• CONNETTORE PER MANIPOLO DINAMOMETRICO (quadrato 1,25 mm)
Ref. 185SIS
• STELO CURVO PER INSERIMENTO SEEGER
Ref. 485IC
• Inseritore/Estrattore di cappette (Ot Equator – Normo – Micro)
Ref. 491EC
• ESTRATTORE DI CAPPETTE MULTIUSO (con foro portastelo)
Ref. 760 CRD
CRICCHETTO DINAMOMETRICO PER OT EQUATOR E SPHERO BLOCK (Valore da 10 a 70 Ncm torque, suggerito 25Ncm, per il sistema Ot Bridge e tutta la linea Rhein83 )
INFO STUDIO
Avvitare l’attacco OT EQUATOR adeguato all’altezza del bordo gengivale.
Posizionare i dischetti protettivi e inserire il componente cappetta-contenitore in posizione.
Controllare il corretto posizionamento della protesi prima di bloccare gli attacchi
Protesi finita
SPECIFICHE PRODOTTO
OT Equator 3 in 1 Specifiche di sistema è più piccolo di ERA e Sistemi Locator con dimensioni verticali di 2,1 mm e 4,4 mm di larghezza complessiva con il tappo femmina in posizione
• OT Equator abutments sono disponibili per adattarsi a qualsiasi sistema di impianto sul mercato.
• Gemelli altezze sono disponibili da 0,5 millimetri – 7 mm.
(Il servizio su misura pilastro è ora disponibile. Si prega di chiamare il servizio clienti per maggiori dettagli)
