MONCONI IN TITANIO
EXTRAGRADE + GUAINA CALCINABILE
(su OT EQUATOR)

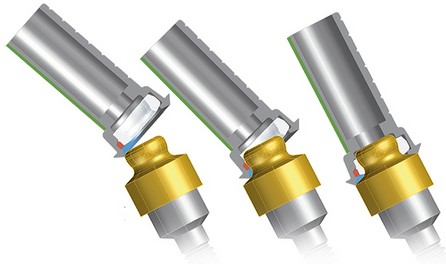

In presenza di divergenze implantari, il piano fresato esterno di riferimento del moncone extragrade dovrà essere posizionato in corrispondenza del maggior sottosquadro creato dall’ Ot Equator.
. Sistema Antirotazione La rotazione dell’anello seeger è impedita da uno stop presente all’interno del moncone extragrade.
. Sistema Extragrade La svasatura del moncone extragrade dovrà essere posizionato in corrispondenza del maggior sottosquadro creato dall’Ot Equator.
. Piano fresato esterno di riferimento Il piano fresato esterno di riferimento permette di individuare la posizione interna della svasatura extragrade.

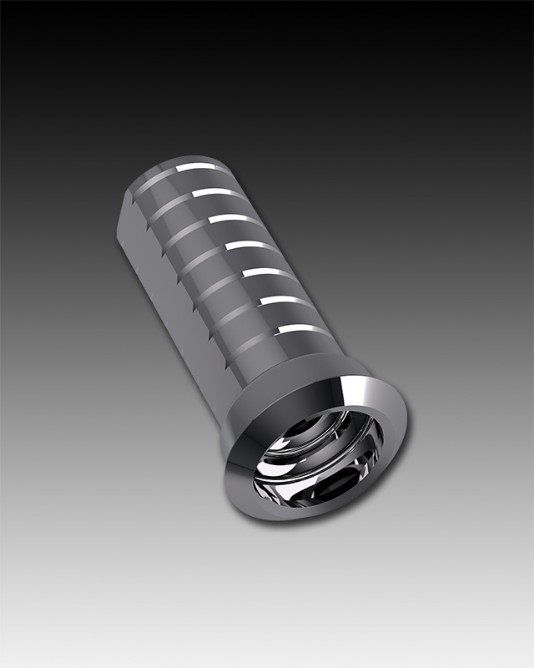

Monconi in titanio con vite passante e guaina calcinabile
Monconi extragrade dritto con vite passante e guaina calcinabile
Vengono usati quando la fuoriuscita delle viti nell’arcata dentale non crea problemi estetici.
Vengono usati quando la fuoriuscita delle viti nell’arcata dentale non crea problemi estetici.
Monconi in titanio inclinati 15° senza foro e guaina calcinabile
Monconi extragrade angolati a 15° con vite passante e guaina calcinabile
Vengono usati quando la fuoriuscita delle viti nell’arcata dentale può crea problemi estetici. Permettono di inclinare il foro vite di 20 gradi.
In caso di impianti molto disparalleli è possibile omettere la vite, sfruttando il sottosquadro dell’Ot Equator come incastro ritentivo per Seeger, ottenendo una ritenzione “snap”.
Vengono usati quando la fuoriuscita delle viti nell’arcata dentale può crea problemi estetici. Permettono di inclinare il foro vite di 20 gradi.
In caso di impianti molto disparalleli è possibile omettere la vite, sfruttando il sottosquadro dell’Ot Equator come incastro ritentivo per Seeger, ottenendo una ritenzione “snap”.
Ref. MTSEG
MONCONE IN TITANIO EXTRAGRADE Ø 3.5 mm
Confezione contenente:
• 1 MONCONE IN TITANIO EXTRAGRADE DA INCOLLAGGIO
(h 9.5mm, Ø 3,5mm)
• 1 VITE IN TITANIO
(h 2.0mm)
• 2 SEEGER BIANCHI CON MANICO
• 1 SEEGER ROSA CON MANICO
MONCONE IN TITANIO EXTRAGRADE Ø 4.0 mm
Ref. MT40SEG
Confezione contenente:
• 1 MONCONE IN TITANIO EXTRAGRADE DA INCOLLAGGIO
(h 9,5mm, Ø 4,0mm)
• 1 VITE IN TITANIO
(h 2mm)
• 2 SEEGER BIANCHI CON MANICO
• 1 SEEGER ROSA CON MANICO
• 1 MONCONE IN TITANIO EXTRAGRADE DA INCOLLAGGIO
(h 9,5mm, Ø 4,0mm)
• 1 VITE IN TITANIO
(h 2mm)
• 2 SEEGER BIANCHI CON MANICO
• 1 SEEGER ROSA CON MANICO
MONCONE IN TITANIO EXTRAGRADE Ø 5.0 mm
Ref. MT50SEG
Confezione contenente:
• 1 MONCONE IN TITANIO EXTRAGRADE DA INCOLLAGGIO
(h 9.5mm, Ø 5.0mm)
• 1 VITE IN TITANIO
(h 2.0mm)
• 2 SEEGER BIANCHI CON MANICO
• 1 SEEGER ROSA CON MANICO
(h 9.5mm, Ø 5.0mm)
• 1 VITE IN TITANIO
(h 2.0mm)
• 2 SEEGER BIANCHI CON MANICO
• 1 SEEGER ROSA CON MANICO
MONCONE IN TITANIO EXTRAGRADE Ø 3.5 mm
(inclinato di 15°)
Ref MTSFEG
Confezione contenente:
• 1 MONCONE IN TITANIO EXTRAGRADE
(inclinato di 15° da incollaggio ø 3.5mm)
• 2 SEEGER BIANCHI CON MANICO
• 1 SEEGER ROSA CON MANICO
• 1 VITE IN TITANIO PER MONCONE INCLINATO
• 1 MONCONE IN TITANIO EXTRAGRADE
(inclinato di 15° da incollaggio ø 3.5mm)
• 2 SEEGER BIANCHI CON MANICO
• 1 SEEGER ROSA CON MANICO
• 1 VITE IN TITANIO PER MONCONE INCLINATO
MONCONE IN TITANIO EXTRAGRADE Ø 4.0 mm
(inclinato di 15°)
Ref MTEG15SF
Confezione contenente:
• 1 MONCONE IN TITANIO EXTRAGRADE
(inclinato di 15° da incollaggio ø 4.0mm)
• 2 SEEGER BIANCHI CON MANICO
• 1 SEEGER ROSA CON MANICO
• 1 VITE IN TITANIO PER MONCONE INCLINATO
• 1 MONCONE IN TITANIO EXTRAGRADE
(inclinato di 15° da incollaggio ø 4.0mm)
• 2 SEEGER BIANCHI CON MANICO
• 1 SEEGER ROSA CON MANICO
• 1 VITE IN TITANIO PER MONCONE INCLINATO
Ref. RMTSFEG
• 1 MONCONE EXTRAGRADE
inclinato 15° ø 3,5mm
inclinato 15° ø 3,5mm
Ref. RMTEG15SF
• 1 MONCONE EXTRAGRADE
inclinato 15° ø 4,0mm
inclinato 15° ø 4,0mm
Ref. RMTSEG
• 1 MONCONE IN TITANIO EXTRAGRADE
Ø 3,5mm
Ø 3,5mm
Ref. RMT40SEG
• 1 MONCONE IN TITANIO EXTRAGRADE
Ø 4,0mm
Ø 4,0mm
Ref. RMT50SEG
• 1 MONCONE IN TITANIO EXTRAGRADE
Ø 5,0mm
Ø 5,0mm
Ref. GCMR
• 1 GUAINA CALCINABILE PER MONCONE
inclinato a 15° da Ø 3,5mm e da Ø 4mm
inclinato a 15° da Ø 3,5mm e da Ø 4mm
Ref. GC
• 1 GUAINA CALCINABILE PER MONCONE
dritto da Ø 3,5mm
dritto da Ø 3,5mm
Ref. GC4
• 1 GUAINA CALCINABILE PER MONCONE
dritto da Ø 4,0mm
dritto da Ø 4,0mm
Ref. GC5
• 1 GUAINA CALCINABILE PER MONCONE
dritto da Ø 5,0mm
dritto da Ø 5,0mm
Ref. 030
• 1 MONCONE OT EQUATOR IN TITANIO
(con rivestimento TiN)
(con rivestimento TiN)
Ref. 145SAE
• 1 OT EQUATOR SCAN ABUTMENT + VITE
Ref. 146VMI
• 1 VITE IN TITANIO SFERICA PER MONCONE INCLINATO
(per cacciavite foro inclinato)
(per cacciavite foro inclinato)
Ref. 147VME
• 1 VITE IN TITANIO PER MONCONE EXTRAGRADE (per cacciavite foro inclinato)
Ref. VC
• 1 VITE IN TITANIO
(h 2mm)
(h 2mm)
Ref. VM
• 1 VITE IN TITANIO
(h 6mm)
(h 6mm)
Ref. VXL
• 1 VITE IN TITANIO
(h 11,5mm)
(h 11,5mm)
Ref. 022RGO
• 3 CONNETTORI CALCINABILI
Ref. SM6
• 6 SEEGER BIANCHI CON MANICO
(tenuta standard)
(tenuta standard)
Ref. SRM6
• 6 SEEGER ROSA CON MANICO
(tenuta soft)
(tenuta soft)
Ref. 144MTE
• 2 TRANSFER OT EQUATOR
(per portaimpronta individuale)
(per portaimpronta individuale)
Ref. TPM2
•2 MINI TRANSFER OT EQUATOR
(h 3,7mm)
(h 3,7mm)
STRUMENTI
Ref. 774CHE
• 1 CHIAVE QUADRATA + HOLDER
(quadrato 1.25mm – utilizzabile con cricchetto dinamometrico)
(quadrato 1.25mm – utilizzabile con cricchetto dinamometrico)
Ref. 775CLE
• 1 CHIAVE QUADRATA LUNGA + HOLDER
(quadrato 1.25mm – utilizzabile con cricchetto dinamometrico)
(quadrato 1.25mm – utilizzabile con cricchetto dinamometrico)
Ref. 760CS
• 1 CACCIAVITE/STELO LUNGO PER FORO INCLINATO
(per manipolo dinamometrico e per adattatore cricchetto dinamometrico)
(per manipolo dinamometrico e per adattatore cricchetto dinamometrico)
Ref. 760CSC
• 1 CACCIAVITE/STELO CORTO PER FORO INCLINATO (per manipolo dinamometrico e per adattatore cricchetto dinamometrico)
Ref. 760ACC
• 1 ADATTATORE PER CACCIAVITE/STELO PER FORO INCLINATO
(utilizzabile con cricchetto dinamometrico)
(utilizzabile con cricchetto dinamometrico)
Ref. 760CE
• 1 CONNETTORE PER MANIPOLO DINAMOMETRICO PREDISPOSTO PER HOLDER
(quadrato 1,25mm)
(quadrato 1,25mm)
Ref. 774HC
• 1 HOLDER INTERCAMBIABILE
Ref. 760CRD
• 1 CRICCHETTO DINAMOMETRICO Per Ot Equator e Sphero-Block /Flex
(Valore da 10 a 70 Ncm torque, seguire le indicazioni di torque suggerite dalla casa implantare)
(Valore da 10 a 70 Ncm torque, seguire le indicazioni di torque suggerite dalla casa implantare)
Ref. 124ICP
• 1 MANICO UNIVERSALE
LABORATORIO TECNICA DIGITALE
SOLUZIONE A
Scansione del modello con monconi di titanio a vite passante per modellazione virtuale al Cad.
SOLUZIONE B
Scansione degli Scan Abutment per il flusso digitale. La smussatura in alto dello Scan Abutment corrisponde all’Extragrade del moncone di titanio con vite, che deve essere sempre essere inserito dal lato inclinato.
Struttura digitale disegnata al CAD, pronta per essere realizzata. Nei fori verranno incollati i monconi in titanio Extragrade.
LABORATORIO TECNICA ANALOGICA
Analisi del modello mediante il Parallelometro Rhein83.
Analisi della divergenza fra gli impianti.
Analisi della dimensione del montaggio. In zona posteriore si prevede l’uso di monconi extragrade dritti e relative guaine da incollaggio. In zona anteriore si prevede l’uso di monconi extragrade angolati a 15°.
Vite lunga avvitata su analogo OT Equator, per controllare la direzione futura del foro.
Moncone Extragrade inclinato di 15°. Il Seeger bianco va inserito con l’apertura nella direzione del sottosquadro. Nel caso di una eccessiva inclinazione dell’impianto, si può omettere la vite, sfruttando il sottosquadro dell’Ot Equator come incastro ritentivo per Seeger, ottenendo una ritenzione “snap”. La percentuale di monconi senza vite di fissaggio deve essere limitata al 25% (in questo caso 1 su 4).
In particolari casi si può utilizzare il moncone extragrade dritto calcinabile in alternativa al moncone extragrade dritto in titanio.
Il moncone extragrade dritto calcinabile andrà posizionato sempre con la svasatura extragrade in corrispondenza del sottosquadro dell’impianto.
E’ importante posizionare il moncone in titanio con la svasatura extragrade in corrispondenza del sottosquadro dell’impianto, che permetterà alla travata di superare notevoli sottosquadri fra gli impianti.
Il lato aperto del Seeger sarà orientato verso la svasatura extragrade. la sua posizione sarà resa obbligata da uno stop anti-rotazionale che si trova all’interno del moncone extragrade.
La guaina calcinabile permette la costruzione di una struttura che verrà poi fusa. In seguito verranno incollati passivamente i monconi extra grade in titanio.
La struttura calcinabile deve essere più passiva possibile. La passività è facilitata dall’uso dei connettori gengivali calcinabili che si possono adattare, tagliare e sagomare, cercando di lasciare il minor spazio possibile fra questi ed il pilastro implantare.
Struttura calcinabile modellata pronta per la fusione.
Prima della cementazione, provare l’inserzione della travata. E’ necessario cementare gli elementi uno per volta. Si consiglia l’utilizzo del cemento composito Ot Cem di Rhein83 rispettando i tempi di indurimento indicati nelle istruzioni d’uso.
Posizionare il moncone extragrade in titanio con la svasatura extragrade in corrispondenza del sottosquadro dell’impianto. E’ consigliato chiudere il foro vite con un cilindro di cera.
Spalmare il cemento dentro la struttura e sul moncone di titanio. Il perno in cera permetterà il successivo inserimento della vite.
Si consiglia di spennellare con vaselina la vite lunga mantenendo il moncone extragrade nell’esatta posizione. Si consiglia l’utilizzo del cemento composito Ot Cem di Rhein83 rispettando i tempi di indurimento indicati nelle istruzioni d’uso.
Lavoro lucidato, assemblato, pronto per essere ricoperto con il materiale estetico. Si possono notare i Seeger (colore bianco ) inseriti nelle apposite gole.
