OT EQUATOR SEEGER SYSTEM BARRA PASSIVA

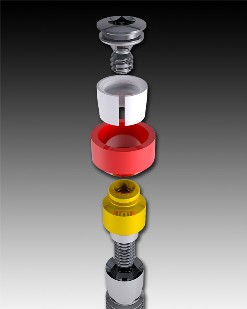

Il Sistema “Seeger” è stato studiato per permettere la costruzione di barre su impianti, con connessione passiva.
Il Seeger bianco correggerà eventuali imperfezioni, createsi durante i passaggi tecnici o nella fase di trasferimento della posizione dell’attacco. Il Nuovo “Seeger” in peek collega passivamente gli impianti e ne evita lo svitamento, inoltre può essere facilmente estratto insieme alla vite di chiusura in Titanio

INFORMAZIONI PRODOTTO

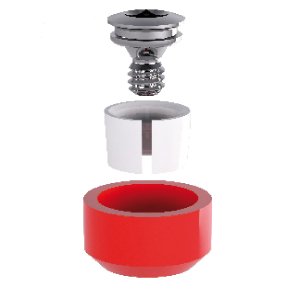

Ref. 158ESA

OT EQUATOR CONNESSIONE A BARRA PASSIVA – “ELASTIC SEEGER”

Confezione contenente:

• 1 CILINDRO CALCINABILE CONTENITORE PER SEEGER
• 1 SEEGER AUTOESTRAENTE OT EQUATOR
• 1 VITE IN TITANIO PER SEEGER AUTOESTRAENTE

RICAMBI SITEMA SEEGER

Ref. 158VAE

• 1 VITE IN TITANIO PER SEEGER AUTOESTRAENTE

Ref. 158SAE

• 1 SEEGER AUTOESTRAENTE OT EQUATOR

Ref. 158CCE

• 1 CILINDRO CALCINABILE (h 2,5mm per Seeger)

Ref. 158CCAE

• 1 CILINDRO CALCINABILE (h 3,5mm per Seeger)

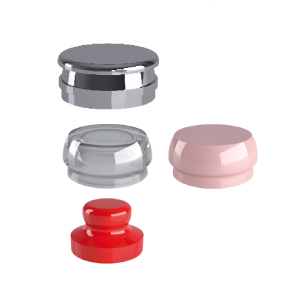

CALCINABILE

Ref. 158ESA

Confezione contenente:

• 2 MASCHI “semi sfere” CALCINABILI
• 2 CONTENITORI INOX DI CAPPETTE
• 4 CAPPETTE RITENTIVE ASSORTITE (2 soft, 2 standard)

IMPIANTI

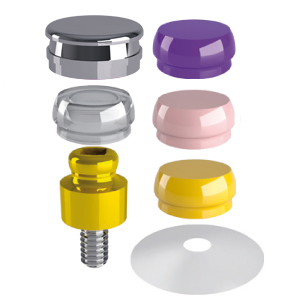

OT Equator per Impianti

Ref. 130

Confezione contenente:

• 1 ATTACCO IN TITANIO + TiN
• 1 CONTENITORE INOX DI CAPPETTE
• 1 DISCHETTO PROTETTIVO
• 4 CAPPETTE RITENTIVE ASSORTITE

Ref. 030

• 1 MONCONE IN TITANIO “OT EQUATOR”

BARRE

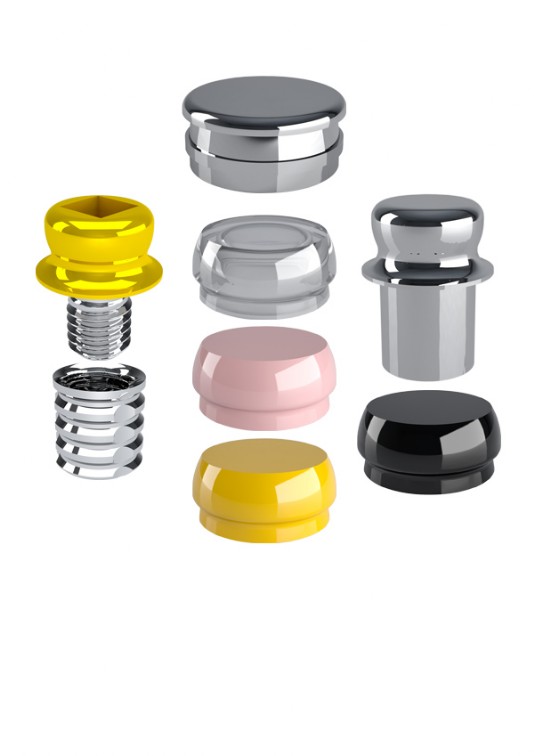

OT Equator – Attacchi Filettati da incollare

Ref. 160EQB

Confezione contenente:

• 2 EQUATOR FILETTATO / per guaina in titanio (filetto 1.6 mm)
• 2 GUAINE FILETTATE (filetto 1.6 mm)
• 2 CONTENITORI INOX DI CAPPETTE
• 2 SPAZIATORI IN ACCIAIO (per guaina filettata)
• 8 CAPPETTE RITENTIVE (2 extra-soft, 2 soft, 2 standard,
2 processing )

KIT CAPPETTE E SMARTBOX

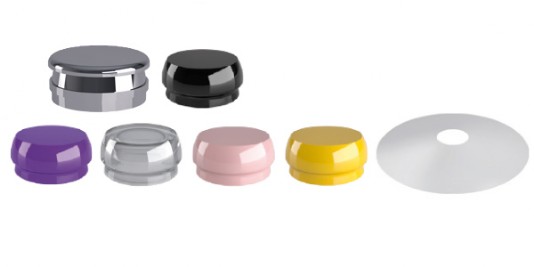

Ref. 192ECE

Confezione contenente:
• 1 CONTENITORE IN TITANIO DI CAPPETTE ANODIZZATO / VIOLA
• 1 CAPPETTA NERA DA LABORATORIO
• 4 CAPPETTE RITENTIVE ASSORTITE (extrasoft, soft, standard, forte)
• 1 DISCHETTO PROTETTIVO

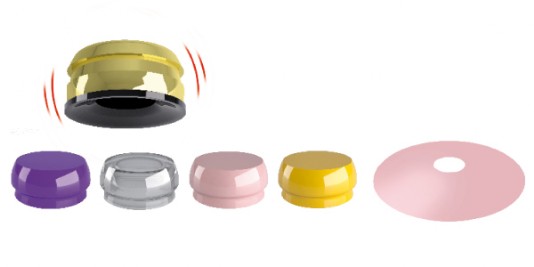

Ref. 335SBC

Confezione contenente:
• 1 CONTENITORE SMARTBOX CON CAPPETTA / NERA (da laboratiorio)
• 4 CAPPETTE RITENTIVE ASSORTITE (extrasoft, soft, standard, forte)
• 1 DISCHETTO PROTETTIVO / ROSA

RICAMBI

Ref. 151SS

• 2 MASCHI CALCINABILI

Ref. 140CEV

• 4 CAPPETTE / VIOLA (ritenzione forte 2,5Kg)

Ref. 140CET

• 4 CAPPETTE / BIANCO (ritenzione standard 1,8Kg)

Ref. 140CER

• 4 CAPPETTE / ROSA (ritenzione soft 1,2Kg)

Ref. 140CEG

• 4 CAPPETTE / GIALLE (ritenzione extra-soft 0,6Kg)

Ref. 140CEN

• 4 CAPPETTE / NERE (solo per uso in laboratorio)

Ref. 141CAE

• 2 CONTENITORI DI CAPPETTE INOX

Ref. 141CTE

• 2 CONTENITORI INOX DI CAPPETTE IN TITANIO / ANODIZZATO VIOLA

Ref. 330SBE

• 1 CONTENITORE SMARTBOX CON CAPPETTA / NERA (da laboratorio)

Ref. 335CSB

• 4 CAPPETTE SMARTBOX / NERE (da laboratorio)

Ref. 039SFE2

• 1 OT EQUATOR FILETTATO (filetto standard 2 mm)

Ref. 339SFE

• 1 OT EQUATOR PER GUAINA IN TITANIO (filettato 1.6 mm)

Ref. 239GSF

• 1 GUAINA IN TITANIO (filetto 1.6mm)

Ref. 339SSE

• 1 SPAZIATORE PER GUAINA OT EQUATOR

ACCESSORI

Ref. 144TTE

• 1 TRANSFER OT EQUATOR IN TITANIO + VITE IN TITANIO

Ref. 144MTE

• 1 TRANSFER OT EQUATOR (per portaimpronta individuale)

Ref. 044CAIN

• 1 TRANSFER OT EQUATOR – OT CAP (normo da impronta a strappo con cappetta)

Ref. 144AE

• 2 ANALOGHI DA LABORATORIO

STRUMENTI

Ref. 74AC01

• CHIAVE PER PARALELLOMETRO (normo)

Ref. 774CHE

• CHIAVE QUADRATA + HOLDER PER AVVITARE OT-EQUATOR (quadrato 1.25mm)

Ref. 774HC

• HOLDER INTERCAMBIABILE

Ref. 760CE

• CONNETTORE PER MANIPOLO DINAMOMETRICO (quadrato 1,25 mm)

Ref. 185SIS

• STELO CURVO PER INSERIMENTO SEEGER

Ref. 485IC

• Inseritore/Estrattore di cappette (Ot Equator – Normo – Micro)

Ref. 491EC

• ESTRATTORE DI CAPPETTE MULTIUSO (con foro portastelo)

Ref. 760 CRD

CRICCHETTO DINAMOMETRICO PER OT EQUATOR E SPHERO BLOCK (Flex: Valore da 15 a 35 Ncm torque, suggerito 25Ncm)

INFO STUDIO

Attacchi OT EQUATOR PROFILE in titanio, avvitati agli impianti sui quali verrà montata la barra di unione, con il metodo

“ELASTIC SEEGER”.

Barra di unione in metallo, nel cilindro contenitore fuso viene inserito il SEEGER autoestraente in PEEK.

Utilizzare l’inseritore per l’”ELASTIC SEEGER” spingere l’anello elastico in PEEK fino a farlo scattare oltre l’equatore della emisfera Equator.

Avvitare fino in fondo la vite di chiusura in titanio, il torque suggerito è di 15Ncm.

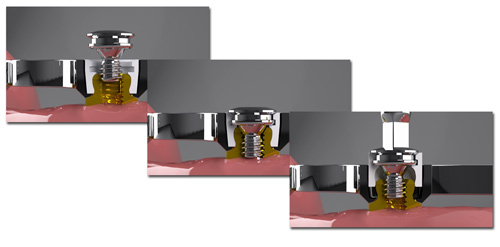

Barra avvitata, la vite in titanio insieme al“ELASTIC-SEEGER” in PEEK crea una compressione che oltre a collegare passivamente gli impianti ne evita lo svitamento.

In caso di un futuro controllo, la forma interna dell’anello SEEGER in PEEK permette l’auto estrazione dello stesso insieme alla vite di chiusura in titanio.

INFO LABORATORIO

Avvitare gli OT EQUATOR su gli analoghi del modello in gesso.

Posizionare l’anello calcinabile rosso, seguito dal seeger da laboratorio (parte sottile verso il basso) avvitare la vite tappo in titanio senza forzare.

Unire i calcinabili con cera o resina, OT EQUATOR calcinabili in posizione.

Barra fusa in posizione.

La ritenzione della protesi può essere gestita utilizzando diversi gradi di ritenzione

SPECIFICHE PRODOTTO

Normo

Ø 2.5 mm
Hex 1.3 mm
filetto 1.6mm

OT Equator Profile

Ø 2.5 mm
Quadrato 1.2 mm
filetto 1,6mm

Micro

Ø 1.8 mm
Hex 0.8 mm
filetto 1,6mm

Guaina filettata

Altezza 2.25 mm
Larghezza 2.2 mm
